Van điện từ là thiết bị điều khiển dòng chảy không thể thiếu trong các hệ thống tự động hóa, cấp nước, khí nén và nhiều lĩnh vực công nghiệp hiện đại. Với khả năng đóng mở nhanh, điều khiển chính xác và dễ dàng tích hợp vào các hệ thống điện, sản phẩm này ngày càng được ứng dụng rộng rãi. Vậy van điện từ là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của nó ra sao? Hãy cùng Sắt Thép Biên Hòa tìm hiểu chi tiết ngay sau đây!

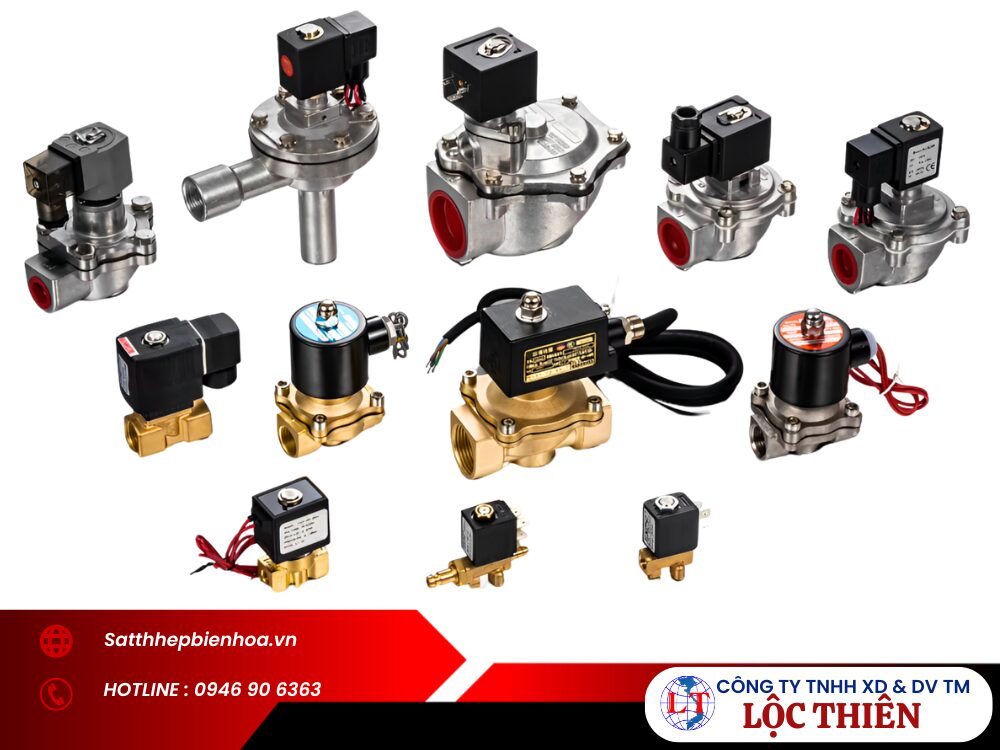

Van điện từ là gì?

Van điện từ (tên tiếng Anh là Solenoid Valve) là thiết bị cơ điện dùng để điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Van hoạt động dựa vào lực hút từ trường được tạo ra khi cuộn dây điện (solenoid) được cấp nguồn điện. Khi có điện (thường là 24VDC, 24VAC, 110V hoặc 220V), cuộn dây tạo ra từ trường, hút lõi sắt (piston) bên trong, giúp van thực hiện thao tác đóng, mở hoặc chuyển hướng dòng lưu chất trong đường ống.

Van điện từ là gì
Van điện từ là gì

Cấu tạo và nguyên lý hoạt động của van điện từ

Cấu tạo

Van bao gồm các bộ phận chính sau:

  • Thân van: Là phần vỏ ngoài bao bọc toàn bộ các chi tiết bên trong. Thân van thường được làm từ đồng, nhựa, nhôm hoặc thép không gỉ.
  • Cuộn dây điện từ (solenoid coil): Đây là bộ phận tạo ra từ trường khi có dòng điện chạy qua. Cuộn dây thường làm từ đồng, có nhiệm vụ điều khiển chuyển động của lõi van, từ đó đóng/mở dòng chảy.
  • Lõi van (piston): Là phần chuyển động chính nằm trong ống dẫn từ. Khi có điện, lõi van bị hút lên bởi từ trường và van mở. Khi mất điện, lõi được lò xo đẩy về vị trí ban đầu, làm van đóng lại. Lõi thường làm từ thép không gỉ hoặc vật liệu có từ tính.
  • Lò xo: Tạo lực đàn hồi để đẩy lõi van về trạng thái ban đầu khi ngắt điện. Đây là bộ phận giúp duy trì trạng thái đóng (hoặc mở) ổn định khi không có điện.
  • Lõi cố định: Nằm bên trong ống dẫn từ, không có tính từ. Lõi này được bọc kín để ngăn chất lỏng rò rỉ và giúp tối ưu chuyển động của lõi van.
  • Đệm van, màng van: Là bộ phận làm kín, giúp ngăn rò rỉ chất lỏng hoặc khí. Đệm van thường làm từ cao su EPDM, Teflon (PTFE), Buna hoặc Viton.
  • Đĩa van: Thường làm từ thép không gỉ hoặc vật liệu chống ăn mòn như PTFE. Đĩa có nhiệm vụ chặn dòng chảy khi van đóng. Nếu đĩa bị hư hỏng hoặc mòn, van có thể không kín hoặc bị rò rỉ.

Cấu tạo van điện từ
Cấu tạo van điện từ

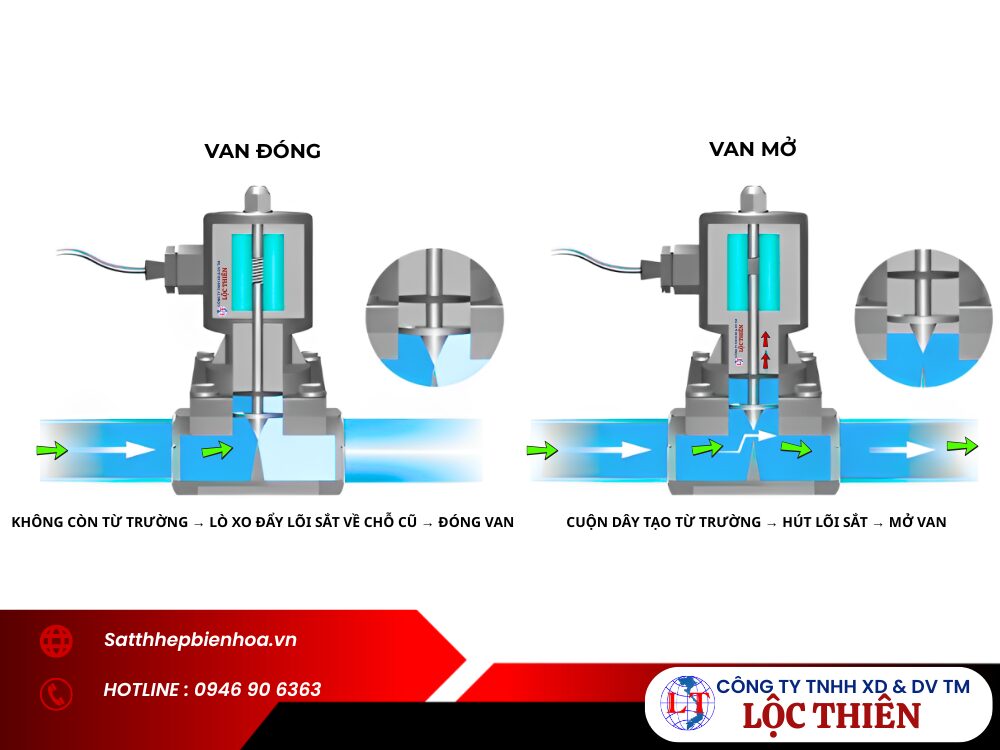

Nguyên lý hoạt động

Van điện từ hoạt động dựa trên nguyên lý tạo ra lực từ trường khi dòng điện chạy qua cuộn dây. Khi có dòng điện cấp vào cuộn dây (solenoid), cuộn dây sinh ra từ trường. Từ trường này tạo lực hút đủ mạnh để kéo lõi sắt (piston) di chuyển, thắng được lực đẩy của lò xo. Khi lõi sắt bị hút lên, đĩa van được mở ra, cho phép chất lỏng hoặc khí đi qua.

Ngược lại, khi ngắt dòng điện, từ trường biến mất, lực lò xo sẽ đẩy lõi sắt trở về vị trí ban đầu, làm đóng cửa van lại. Nhờ thiết kế này, van có thể đóng/mở rất nhanh, gần như tức thì.

Tóm lại:

  • Khi có điện: Cuộn dây tạo từ trường → hút lõi sắt → mở van.
  • Khi mất điện: Không còn từ trường → lò xo đẩy lõi sắt về chỗ cũ → đóng van.

Nguyên lý hoạt động của van điện từ
Nguyên lý hoạt động của van điện từ

Phân loại van điện từ

Phân loại theo trạng thái hoạt động

Van điện từ thường đóng: Là loại van phổ biến trong các hệ thống yêu cầu dòng chảy ngừng lại khi không có tín hiệu điều khiển. Ở trạng thái không có điện, lõi van sẽ ở vị trí đóng, ngăn dòng chất lỏng hoặc khí đi qua. Khi có tín hiệu điện cấp vào cuộn coil, lực điện từ sẽ hút lõi van, làm mở cửa van, cho phép lưu chất đi qua.

Van điện từ thường mở: Là loại van luôn mở ở trạng thái không có điện. Khi cấp điện, lõi van sẽ bị hút và đóng cửa van lại, ngăn dòng chảy. Loại van này được sử dụng trong các hệ thống cần duy trì dòng chảy liên tục và chỉ dừng lại khi có lệnh điều khiển ngắt.

Phân loại theo vật liệu chế tạo

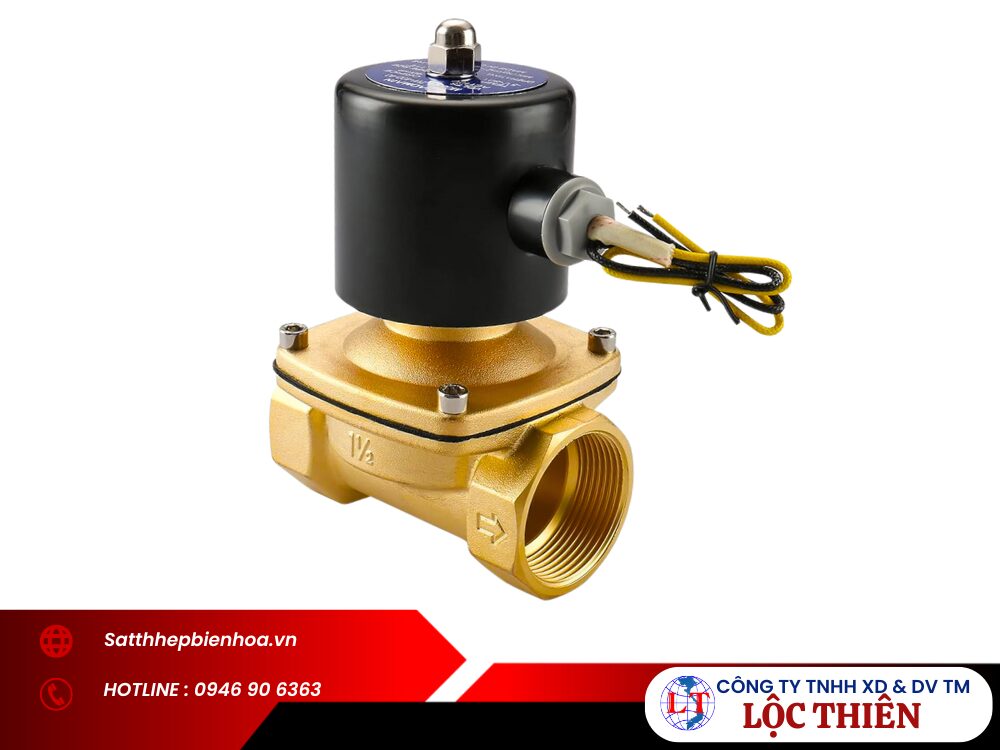

  • Van điện từ đồng: Được làm từ hợp kim đồng, loại vật liệu có khả năng dẫn nhiệt tốt, dễ gia công và chống ăn mòn trong điều kiện nước sạch hoặc khí nén. Van thường được sử dụng trong hệ thống cấp nước dân dụng, khí nén công nghiệp, hoặc hệ thống HVAC.

Van điện từ đồng
Van điện từ đồng

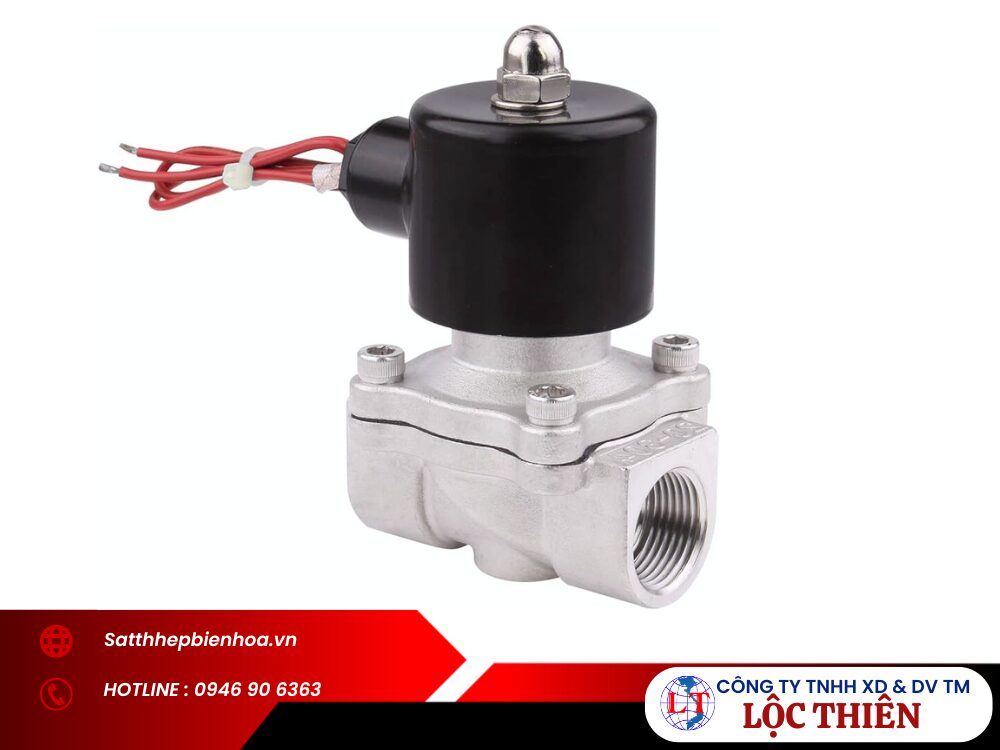

  • Van điện từ inox: Chế tạo từ inox 304 hoặc inox 316. Inox 304 đáp ứng tốt trong môi trường nước sạch, hơi, và khí nén. Inox 316 có thêm thành phần molypden, giúp tăng khả năng chống ăn mòn hóa học và chịu được môi trường có chứa muối, axit nhẹ hoặc kiềm.

Van điện từ inox
Van điện từ inox

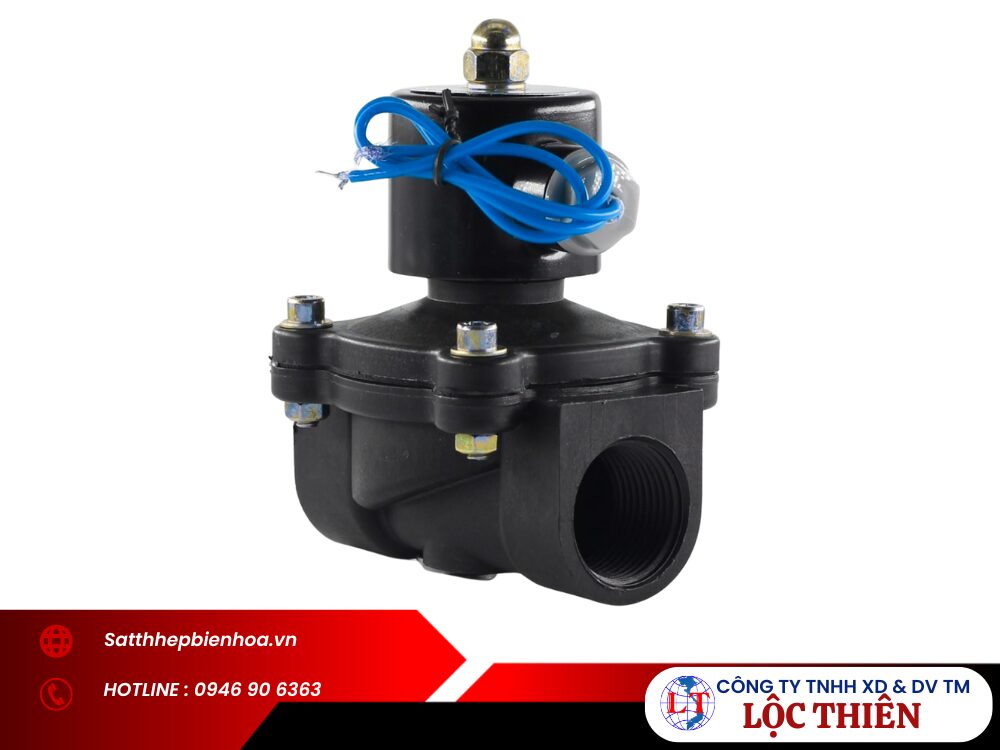

  • Van điện từ nhựa: Làm từ các vật liệu như PVC, UPVC hoặc PP. Các loại nhựa này có khả năng chống ăn mòn cao, chịu được hóa chất, axit và kiềm, nhưng không chịu được nhiệt độ và áp suất cao. Loại van này có trọng lượng nhẹ, dễ dàng lắp đặt và chi phí thấp hơn nhiều so với các loại van kim loại.

Van điện từ nhựa
Van điện từ nhựa

Phân loại theo điện áp sử dụng

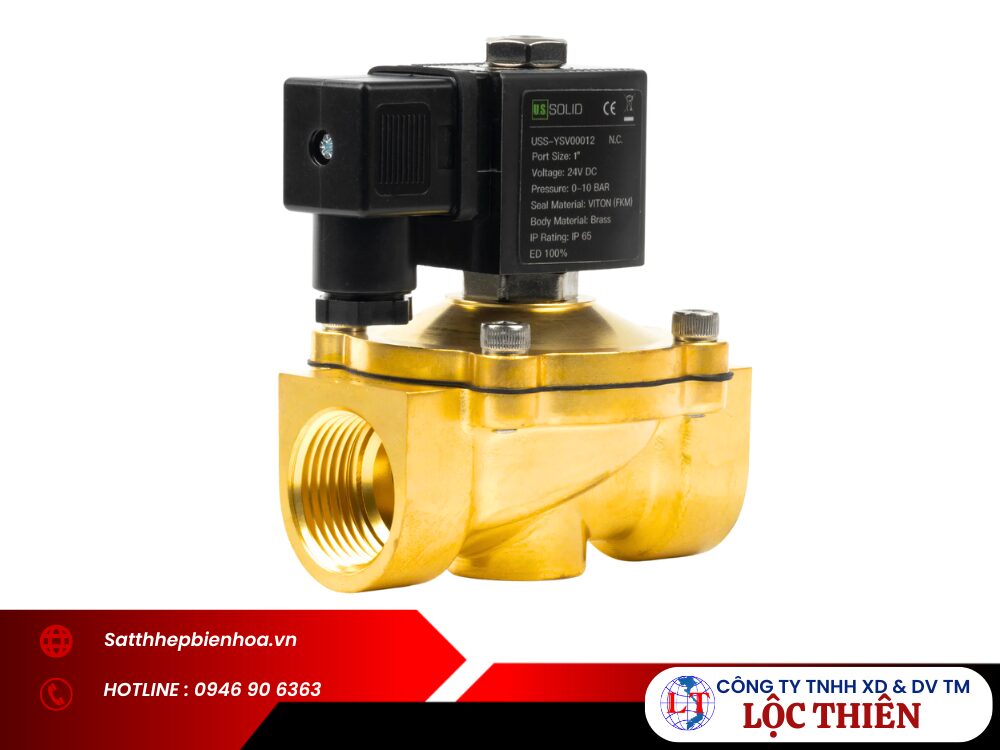

  • Van điện từ điện áp 24V: Sử dụng điện áp thấp, thường là 24V DC hoặc 24V AC. Ưu điểm là an toàn cho người sử dụng, ít sinh nhiệt và dễ tích hợp trong các hệ thống điều khiển tự động như tủ điện PLC, bo mạch điều khiển.

Van điện từ điện áp 24V
Van điện từ điện áp 24V

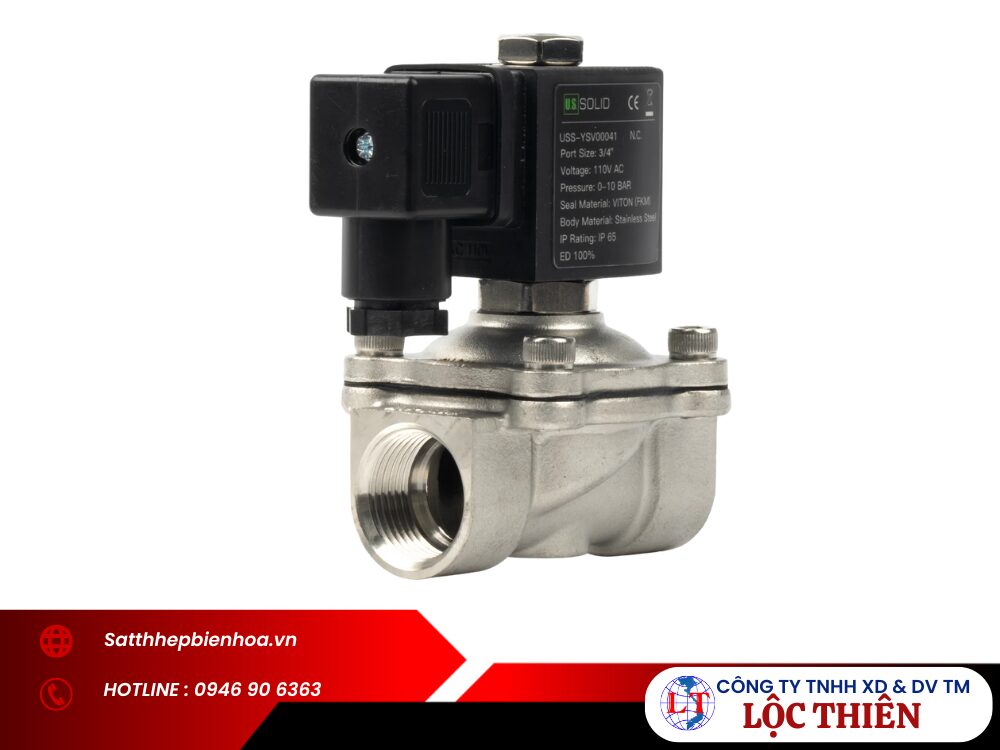

  • Van điện từ điện áp 110V: Được sử dụng chủ yếu ở các quốc gia có tiêu chuẩn điện áp 110V như Mỹ, Nhật hoặc Canada. Loại van này thường dùng trong các hệ thống công nghiệp nội địa ở các nước đó, đảm bảo khả năng vận hành ổn định và an toàn điện.

Van điện từ điện áp 110V
Van điện từ điện áp 110V

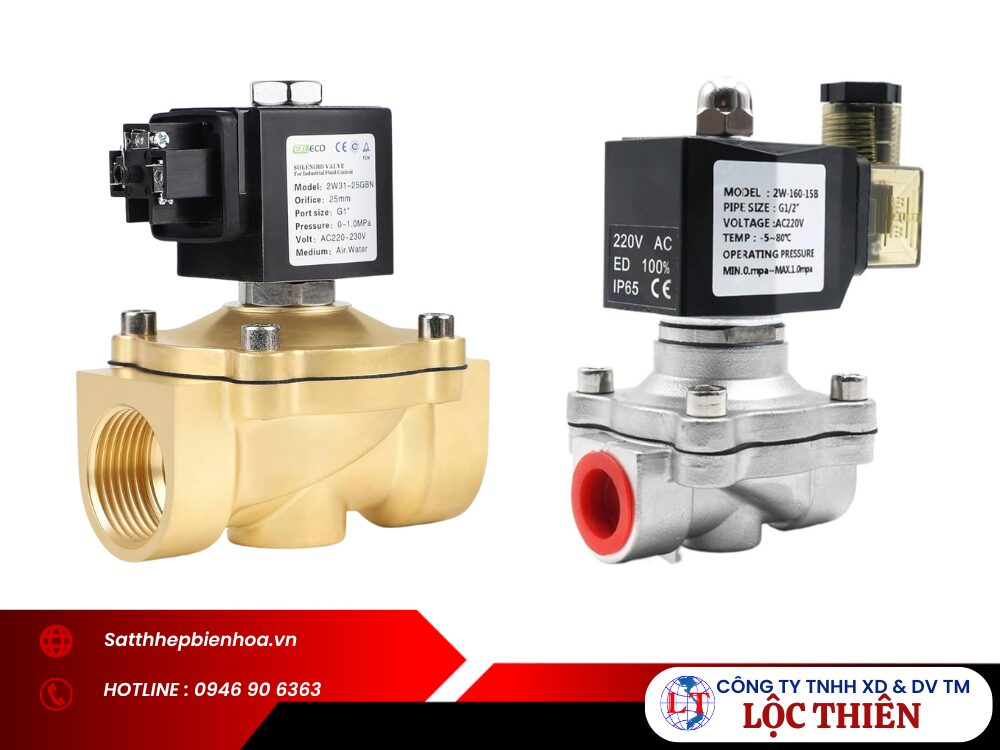

  • Van điện từ điện áp 220V: Là loại phổ biến nhất tại Việt Nam và nhiều quốc gia châu Âu. Van được cấp điện trực tiếp từ nguồn lưới dân dụng 220V AC, dễ lắp đặt mà không cần bộ chuyển đổi. Được sử dụng rộng rãi trong các hệ thống cấp nước, khí nén, dây chuyền sản xuất công nghiệp và dân dụng.

Van điện từ điện áp 220V
Van điện từ điện áp 220V

Phân loại theo kiểu kết nối

  • Van điện từ nối ren: Là loại van kết nối với hệ thống đường ống qua ren, với các kích cỡ từ DN8 đến DN50, giúp việc tháo lắp nhanh chóng và dễ dàng, đặc biệt hữu ích trong bảo trì và thay thế van.

Van điện từ nối ren
Van điện từ nối ren

  • Van điện từ mặt bích: Là loại van được thiết kế với các mặt bích kết nối chắc chắn với đường ống thông qua các bu lông, tạo ra một kết nối vững chắc, bền bỉ và khả năng chịu áp suất cao. Loại van này thích hợp cho các hệ thống yêu cầu độ kín cao và chịu được áp suất lớn.

Van điện từ mặt bích
Van điện từ mặt bích

Phân loại theo thiết kế hoạt động

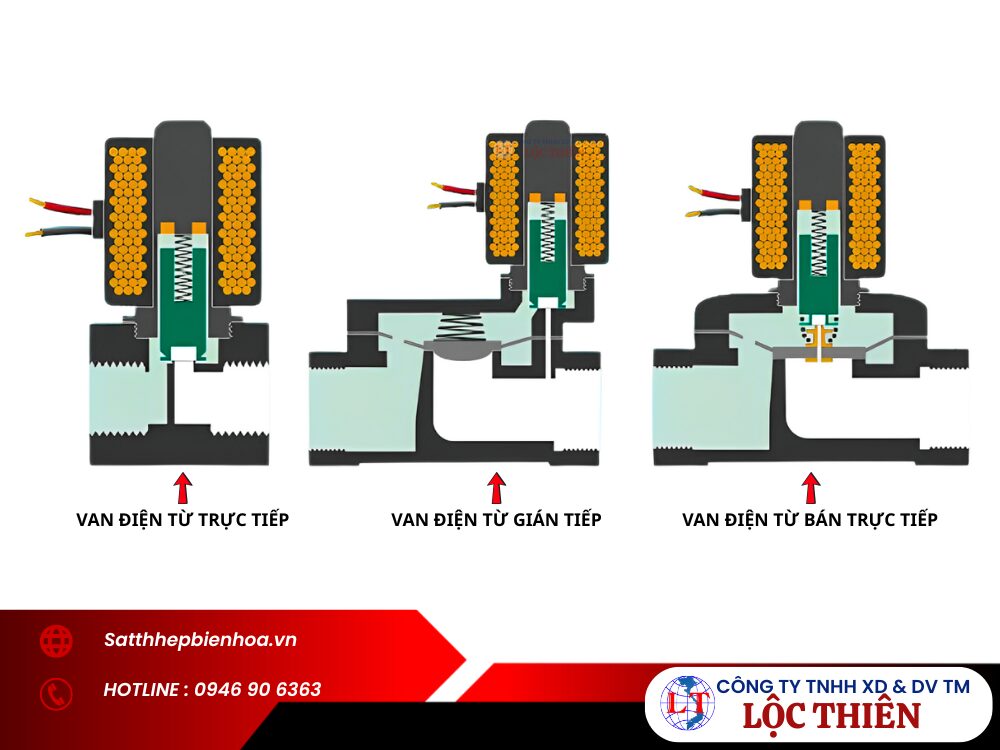

  • Van điện từ trực tiếp: Van hoạt động nhờ lực hút của cuộn dây điện từ tác động trực tiếp lên lõi van (hoặc piston) để đóng/mở dòng chảy. Loại van này không cần áp suất chênh lệch giữa đầu vào và đầu ra để hoạt động.
  • Van điện từ gián tiếp: Hoạt động dựa vào chênh lệch áp suất giữa đầu vào và đầu ra. Cuộn dây điện từ điều khiển một van phụ để thay đổi áp lực, giúp màng chắn chính di chuyển và đóng/mở van.
  • Van điện từ bán trực tiếp: Kết hợp nguyên lý của cả hai loại van trực tiếp và gián tiếp. Lực hút từ cuộn dây không chỉ kéo lõi van mà còn hỗ trợ điều khiển màng van, giúp hoạt động tốt trong cả điều kiện có và không có chênh lệch áp suất.

Van điện từ trực tiếp, gián tiếp, và bán trực tiếp
Van điện từ trực tiếp, gián tiếp, và bán trực tiếp

Ưu điểm và nhược điểm van điện từ

Ưu điểm

  • Van điện từ có khả năng đóng/mở nhanh chóng và chính xác, vượt trội hơn nhiều so với các loại van truyền thống.
  • Nó dễ dàng tích hợp vào các hệ thống điều khiển tự động như PLC, cảm biến, timer... giúp điều khiển từ xa mà không cần phải thao tác thủ công.
  • Van được chế tạo từ các vật liệu như đồng, inox, nhựa, mang lại khả năng chịu nhiệt, chống ăn mòn và chịu áp lực cao.
  • Cấu tạo đơn giản và kích thước nhỏ gọn giúp việc lắp đặt trong không gian hạn chế trở nên dễ dàng, đồng thời thuận tiện cho việc bảo trì và sửa chữa.
  • Đặc biệt, van chỉ tiêu thụ điện năng khi chuyển trạng thái (mở hoặc đóng), giúp tiết kiệm điện hơn so với các loại van điều khiển thông thường.
  • Van được sử dụng rộng rãi trong nhiều môi trường như nước, khí nén, hơi nóng, dầu, hóa chất...

Ưu điểm và nhược điểm của van điện từ
Ưu điểm và nhược điểm của van điện từ

Nhược điểm

  • Van điện từ chỉ hoạt động khi có nguồn điện, vì vậy nếu mất điện, hệ thống sẽ ngừng hoạt động.
  • Ngoài ra, van không thích hợp với những lưu chất có chứa cặn bẩn, rỉ sét hay các hạt rắn, vì chúng dễ gây kẹt van hoặc hư hỏng màng van.
  • Khi hoạt động đóng/mở liên tục ở tần suất cao trong thời gian dài, lõi từ và cuộn coil có thể bị nóng, dẫn đến giảm tuổi thọ van.
  • Mặc dù giá van không quá cao, nhưng nếu cuộn coil bị cháy, người dùng sẽ phải thay thế, làm phát sinh thêm chi phí bảo trì.

Ứng dụng phổ biến van điện từ

Van điện từ được sử dụng rộng rãi để điều khiển dòng chảy chất lỏng hoặc khí trong các hệ thống tự động hóa. Một số ứng dụng phổ biến gồm:

  • Lắp đặt trong hệ thống cấp thoát nước, trạm bơm, nhà máy nước, tòa nhà cao tầng để điều khiển dòng chảy tự động.
  • Sử dụng trong hệ thống khí nén, hơi nước, dầu nóng tại các nhà máy sản xuất và hệ thống HVAC.
  • Ứng dụng trong ngành thực phẩm, dược phẩm, hóa chất và xử lý môi trường.
  • Dùng cho các thiết bị yêu cầu an toàn cao như tủ PLC, máy đóng gói, máy rửa công nghiệp.
  • Tích hợp trong hệ thống tưới tiêu, thiết bị làm lạnh, máy điều hòa không khí và các ứng dụng dân dụng.

Ứng dụng phổ biến của van điện từ
Ứng dụng phổ biến của van điện từ

Hy vọng rằng bài viết trên đã giúp quý khách hàng hiểu rõ hơn về van điện từ, từ cấu tạo, nguyên lý hoạt động cho đến các phân loại và ứng dụng thực tế. Nhờ đó, quý khách có thể dễ dàng lựa chọn được loại van phù hợp với hệ thống và nhu cầu sử dụng của mình. Nếu cần thêm thông tin chi tiết hoặc báo giá van điện từ các loại, hãy liên hệ ngay với Sắt Thép Biên Hòa qua hotline 0946 90 6363 hoặc 0945 90 6363. Chúng tôi sẵn sàng hỗ trợ và tư vấn giải pháp tối ưu, hiệu quả và tiết kiệm nhất cho quý khách.
