Van Cửa

---

Van cửa là thiết bị quan trọng không thể thiếu trong các hệ thống đường ống công nghiệp. Với khả năng đóng mở hoàn toàn, van cửa giúp kiểm soát dòng chảy của các loại lưu chất một cách ổn định và đảm bảo độ kín cao. Vậy chính xác van cửa là gì, cấu tạo và nguyên lý hoạt động như thế nào, và những loại van nào phổ biến trên thị trường? Cùng Sắt Thép Biên Hòa khám phá tất cả những thông tin quan trọng về loại van này trong bài viết dưới đây!

Van cửa là gì?

Van cửa, còn được gọi là van chặn hoặc van cổng, có tên tiếng Anh là Gate Valve, là một thiết bị được lắp đặt trên đường ống với chức năng chính là đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống có dòng chảy thẳng và áp lực cao.

Van hoạt động thông qua các nguồn lực hoặc bộ điều khiển như tay quay, bộ điện, hoặc bộ khí nén. Khi hoạt động, trục ty của van sẽ chuyển động xoay theo chiều ngược kim đồng hồ, làm đĩa van từ từ nâng lên.

Chính vì khả năng đóng mở hoàn toàn và không gây cản trở dòng chảy, van cửa được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, công nghiệp dầu khí, hóa chất và nhiều lĩnh vực công nghiệp khác.

Cấu tạo và nguyên lý hoạt động của van cửa

Cấu tạo

Van cửa có cấu tạo gồm các phần chính:

• Thân van: Là phần chính của van, thường được chế tạo từ các vật liệu như inox, thép, gang, đồng, hoặc nhựa, tùy thuộc vào yêu cầu sử dụng.
• Ty van: Bộ phận kết nối trực tiếp với tay quay và đĩa van, giúp điều khiển quá trình đóng mở van.
• Trục van: Được làm từ inox hoặc thép, có chức năng truyền động để thay đổi vị trí của cửa van.
• Đĩa van: Liên kết trực tiếp với trục van. Phía trên có nắp đậy kín, giúp ngăn ngừa sự rò rỉ của chất lỏng hoặc khí ra ngoài. Nắp này được nhồi các vật liệu kín để đảm bảo độ chặt.
• Nắp van: Phần nắp này có nhiệm vụ kín khít thân van, giữ cho các bộ phận bên trong không bị tác động từ môi trường bên ngoài.
• Gioăng làm kín: Thường được làm từ các chất liệu như cao su hoặc PTFE, gioăng này có vai trò ngăn chặn sự rò rỉ giữa các bộ phận của van.
• Phần điều khiển: Có thể được điều khiển bằng tay quay, motor điện hoặc các hệ thống điều khiển tự động, tùy thuộc vào loại van và yêu cầu sử dụng.

Nguyên lý hoạt động

Van cửa hoạt động dựa trên cơ chế di chuyển đĩa van lên xuống, điều này được thực hiện thông qua việc quay tay quay hoặc sử dụng động cơ điện. Cơ chế hoạt động của van cửa rất đơn giản:

Khi tay quay được xoay ngược chiều kim đồng hồ, cánh van sẽ từ từ nâng lên, mở ra và tạo một lối thông thoáng cho lưu chất đi qua mà không gặp phải trở ngại. Lúc này, lưu chất có thể di chuyển tự do qua van.

Ngược lại, khi tay quay quay theo chiều kim đồng, cánh van sẽ hạ xuống, đóng kín và ngừng dòng chảy của lưu chất. Van cửa do đó có khả năng chặn hoàn toàn dòng lưu chất, giữ cho hệ thống luôn kín và an toàn.

Các loại van cửa phổ biến trên thị trường

Trên thị trường hiện nay, có nhiều dòng van cửa được chế tạo bởi các thương hiệu khác nhau, đáp ứng các nhu cầu sử dụng trong cả ngành dân dụng lẫn công nghiệp. Sau đây là các loại van phổ biến:

• Van cửa mặt bích: Là loại van được thiết kế với hai đầu mặt bích, phù hợp để lắp đặt vào các hệ thống ống thông qua bu lông và đệm làm kín. Các mặt bích thường được gia công theo tiêu chuẩn quốc tế như JIS, ANSI hoặc DIN, đảm bảo liên kết chắc chắn và độ kín khít cao. Van thường dùng trong các hệ thống công nghiệp có lưu lượng lớn và yêu cầu độ an toàn cao.

• Van cửa ren: Được thiết kế với kết nối ren trong hoặc ren ngoài theo tiêu chuẩn BSP, NPT, giúp dễ dàng lắp đặt mà không cần hàn hoặc mặt bích. Loại van này có kích thước nhỏ gọn, thuận tiện cho các hệ thống ống nhỏ hoặc dân dụng, nơi yêu cầu thay thế nhanh và bảo trì dễ dàng.

• Van cửa hàn: Là loại van có hai đầu được hàn trực tiếp vào đường ống, đảm bảo liên kết chắc chắn và hạn chế rò rỉ gần như tuyệt đối. Van có thể được kết nối theo kiểu hàn lồng dành cho đường ống nhỏ hoặc hàn đối đầu cho đường ống lớn, thường thấy trong hệ thống áp lực cao, nhiệt độ lớn.

• Van cửa inox: Được chế tạo từ thép không gỉ như inox 201, 304 hoặc 316, có khả năng chịu được ăn mòn, hóa chất và môi trường khắc nghiệt. Van đặc biệt phù hợp với các ngành thực phẩm, dược phẩm, hóa chất hoặc nơi có yêu cầu vệ sinh cao.

• Van cửa đồng: Là loại van được đúc bằng đồng thau hoặc đồng đỏ, có tính chống ăn mòn tự nhiên và tuổi thọ cao trong điều kiện làm việc bình thường. Van thường được sử dụng trong hệ thống nước sinh hoạt, hệ thống HVAC hoặc các ứng dụng dân dụng.

• Van cửa gang: Được sản xuất từ gang xám hoặc gang cầu, có ưu điểm là chi phí thấp, dễ gia công và vận hành êm. Van thường được sử dụng trong hệ thống cấp thoát nước, PCCC, hệ thống xử lý nước hoặc các ứng dụng không yêu cầu chịu áp lực quá cao.

• Van cửa thép: Là dòng van làm từ thép carbon hoặc thép hợp kim, có khả năng chịu áp suất lớn và nhiệt độ cao. Nhờ kết cấu chắc chắn và độ bền cơ học tốt, van thường được dùng trong ngành công nghiệp nặng, dầu khí, hơi nóng và các nhà máy nhiệt điện.

• Van cửa ty chìm: Là loại van mà trục van (ty van) không nhô lên khi vận hành. Ưu điểm là tiết kiệm không gian lắp đặt, phù hợp với các khu vực hạn chế về chiều cao. Tuy nhiên, việc nhận biết trạng thái đóng/mở của van không thể quan sát trực tiếp qua ty van.

• Van cửa ty nổi: Là loại van mà ty van sẽ nâng lên khi mở và hạ xuống khi đóng, giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của van. Van thường được sử dụng trong các hệ thống công nghiệp, đặc biệt là nơi cần kiểm soát rõ ràng trạng thái đóng/mở.

• Van cửa dao: Là loại van có lưỡi dao mỏng, sắc được thiết kế để cắt qua các chất lỏng có độ đặc cao, bùn thải, bột giấy hoặc các dòng lưu chất có chứa hạt rắn. Thân van thường được chế tạo từ gang, thép hoặc inox, hoạt động theo cơ chế nâng/hạ dao để đóng/mở dòng chảy. Van có thiết kế nhỏ gọn, hành trình ngắn và thường được sử dụng trong ngành xử lý nước thải, khai khoáng, xi măng, giấy và bột giấy.

• Van cửa điều khiển điện: Là loại van cửa được vận hành tự động bằng mô tơ điện, giúp điều khiển đóng/mở van từ xa thông qua tín hiệu điện. Van phù hợp với các hệ thống cần kiểm soát lưu lượng chính xác hoặc tự động hóa cao. Van có thể kết hợp với các hệ thống SCADA, PLC trong công nghiệp xử lý nước, điện lực, dầu khí, và hóa chất.

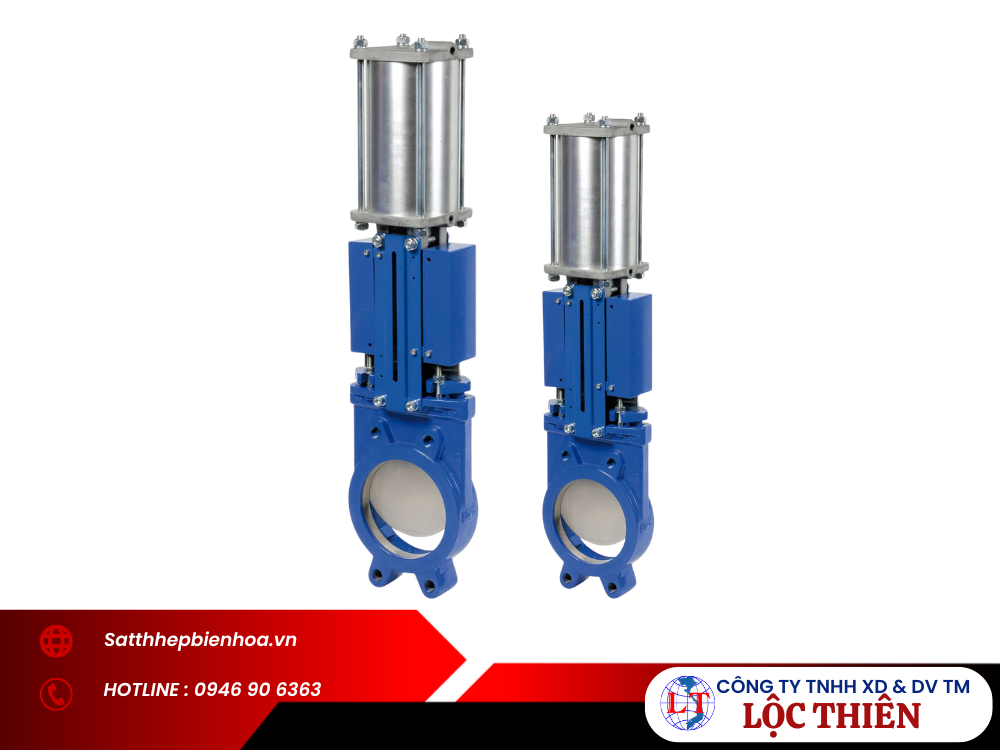

• Van cửa điều khiển khí nén: Được điều khiển thông qua xy-lanh khí nén, van cửa loại này có khả năng vận hành nhanh chóng, thích hợp trong các môi trường yêu cầu đóng/mở liên tục và tốc độ cao. Van thường được ứng dụng trong nhà máy sản xuất, hệ thống xử lý nước, hệ thống đóng bao, băng tải hoặc các dây chuyền tự động hóa.

Ưu điểm của van cửa

• Khi van được mở hoàn toàn, áp suất trong hệ thống không bị ảnh hưởng, giúp vận hành trơn tru.
• Các chi tiết của van được thiết kế để dễ dàng tháo lắp, thay thế và bảo trì mà không gặp khó khăn.
• Van được phủ lớp sơn Epoxy chất lượng cao, bảo vệ bề mặt khỏi tác động của môi trường bên ngoài.
• Đĩa van được bao bọc bằng lớp cao su đặc biệt, đảm bảo tuân thủ các tiêu chuẩn an toàn cho nước sạch.
• Van cổng có nhiều kích thước khác nhau, đáp ứng được nhu cầu của hầu hết các loại hệ thống ống dẫn.
• Van có thể kết nối bằng bích hoặc ren, giúp việc lắp đặt trở nên đơn giản và hiệu quả.
• Với cơ chế đóng/mở từ từ, van giúp tránh tình trạng sốc áp lực, bảo vệ hệ thống ống dẫn khỏi rung lắc.
• Van chặn yêu cầu ít lực hơn để hoạt động so với các loại van khác, giảm tiêu thụ năng lượng.

Ứng dụng của van cửa

• Hệ thống cấp thoát nước: Sử dụng trong đường ống cấp nước sinh hoạt, hệ thống xử lý nước thải, trạm bơm, và các công trình hạ tầng đô thị.
• Ngành dầu khí và hóa chất: Ứng dụng trong đường ống dẫn dầu, khí đốt, hóa chất với áp suất cao, đảm bảo khả năng kiểm soát dòng chảy an toàn.
• Công nghiệp sản xuất: Được sử dụng trong hệ thống dẫn nước làm mát, hơi nóng, chất lỏng công nghiệp, nhà máy nhiệt điện, lò hơi…
• PCCC (Phòng cháy chữa cháy): Van cổng được lắp đặt trong hệ thống cấp nước cứu hỏa, đảm bảo dòng chảy ổn định khi cần thiết.
• Xây dựng: Dùng trong các công trình cấp nước, xử lý nước thải, hệ thống đường ống lớn tại cầu đường, khu công nghiệp, sân bay…

Bảng báo giá van cửa cập nhập mới 06/2025

Báo giá van cửa ren

Báo giá van cửa mặt bích

Bài viết trên hy vọng đã giúp quý khách hàng hiểu rõ hơn về van cửa, từ cấu tạo, nguyên lý hoạt động đến các loại van cửa phổ biến hiện nay. Với những thông tin hữu ích này, Sắt Thép Biên Hòa tin rằng Quý khách có thể dễ dàng lựa chọn được loại van phù hợp nhất cho hệ thống của mình. Nếu cần tư vấn chi tiết hơn hoặc báo giá sản phẩm, vui lòng liên hệ với chúng tôi. Đội ngũ kỹ thuật viên của Sắt Thép Biên Hòa luôn sẵn sàng hỗ trợ tận tình.
